Die minimale Grünzeit 1 (tg min1) kann als redundante Mindestzeit zum Geräteminimum betrachtet werden. Damit vs | plus keine Ein- / Ausbefehle abgibt, die dann durch die Sicherheitsebene des Steuergerätes korrigiert wird, muss die minimale Grünzeit 1 mindestens so gross sein, wie das Geräteminimum. Die minimale Grünzeit 1 wird von vs | plus unter allen Umständen geschützt. Das heisst, sie wird unabhängig vom Rahmensignal gegeben. Die minimale Grünzeit 1 wird von vs | plus unter allen Umständen geschützt. Das heisst, sie wird unabhängig vom Rahmensignal gegeben.
Abbildung 55: Mindestgrünzeit 1
Die minimale Grünzeit 2 (tg min2) gilt als verkehrstechnisch sinnvolles Mindestgrün (bemessene Mindestgründauer). Das Grün wird gehalten, sofern die Verlängerungsbedingungen (Verkehr vorhanden) erfüllt sind. Die minimale Grünzeit 2 wird unabhängig vom Rahmensignal gegeben.

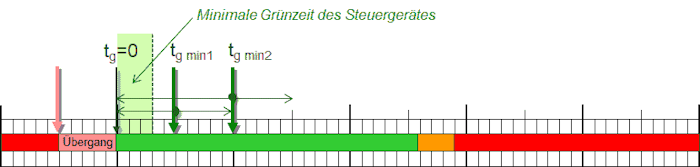

Abbildung 56: Mindestgrünzeit 2
Die maximale Grünzeit 1 ist die erste Reduktionsstufe unter der maximalen Grünzeit 2. Feindliche Verkehrsströme deren Kontrollzeit 1 erreicht ist, können Verkehrsströme nach tg max 1 abbrechen.

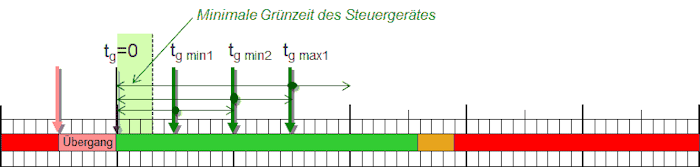

Abbildung 57: Maximale Grünzeit 1
Erreicht ein Verkehrsstrom die maximale Grünzeit 2 und steht ein feindlicher Verkehrsstrom zum Einschalten an, so wird abgebrochen, auch wenn sein Rahmensignal-Ende noch nicht erreicht wurde. Die maximale Grünzeit 2 (tg max2) entspricht dem verkehrstechnischen Maximum gemäss der Leistungsberechnung. Bei Dauerbelegung aller Schleifen muss eine Umlaufzeit unter Einhaltung der tg max2 aller Verkehrsströme entstehen, welche die zu Grunde gelegte Belastung erfüllen muss (Auslastung 100%).

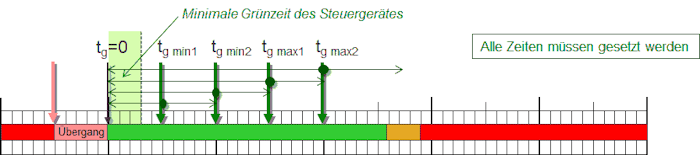

Abbildung 58: Maximale Grünzeit 2
Die „max. Grün Detektorstörung" wird wirksam, sobald ein Detektor als gestört erkannt wird. Die übrigen Grünzeiten, welche grösser sind als „max. Grün Detektorstörung" können in diesem Fall nicht erreicht werden (s. Detektorstörung).
|
Anzeige |
Bezeichner |
Werte |
Beschreibung |
|
TG MIN1 |
Mindestgrünzeit 1 |
|
Die minimale Grünzeit 1 (tg min1) kann als redundante Mindestzeit zum Geräteminimum betrachtet werden. Damit vs | plus keine Ein- / Ausbefehle abgibt, die dann durch die Sicherheitsebene des Steuergerätes korrigiert wird, muss die minimale Grünzeit 1 mindestens so gross sein, wie das Geräteminimum. Die minimale Grünzeit 1 wird von vs | plus unter allen Umständen geschützt. Das heisst, sie wird unabhängig vom Rahmensignal gegeben. Die minimale Grünzeit 1 wird von vs | plus unter allen Umständen geschützt. Das heisst, sie wird unabhängig vom Rahmensignal gegeben. |
|
|
|
|
|
|
|
|
0 .. 3276 |
Grünzeit |
|
TG MIN2 |
Mindestgrünzeit 2 |
|
Die minimale Grünzeit 2 (tg min2) gilt als verkehrstechnisch sinnvolles Mindestgrün (bemessene Mindestgründauer). Das Grün wird gehalten, sofern die Verlängerungsbedingungen (Verkehr vorhanden) erfüllt sind. Die minimale Grünzeit 2 wird unabhängig vom Rahmensignal gegeben. Die minimale Grünzeit 2 (tg min2) wird unabhängig vom Rahmensignal gegeben. |
|
|
|
|
|
|
|
|
0 .. 3276 |
Grünzeit |
|
TG MAX1 |
Maximale Grünzeit 1 |
|
Die maximale Grünzeit 1 ist die erste Reduktionsstufe unter der maximalen Grünzeit 2. Feindliche Verkehrsströme deren Kontrollzeit 1 erreicht ist, können Verkehrsströme nach tg max 1 abbrechen. |
|
|
|
|
|
|
|
0 .. 3276 |
Grünzeit |
|
|
TG MAX2 |
Maximale Grünzeit 2 |
|
Erreicht ein Verkehrsstrom die maximale Grünzeit 2 und steht ein feindlicher Verkehrsstrom zum Einschalten an, so wird abgebrochen, auch wenn sein Rahmensignal-Ende noch nicht erreicht wurde. Die maximale Grünzeit 2 (tg max2) entspricht dem verkehrstechnischen Maximum gemäss der Leistungsberechnung. Bei Dauerbelegung aller Schleifen muss eine Umlaufzeit unter Einhaltung der tg max2 aller Verkehrsströme entstehen, welche die zu Grunde gelegte Belastung erfüllen muss (Auslastung 100%). Erreicht ein Verkehrsstrom die maximale Grünzeit 2 und steht ein feindlicher Verkehrsstrom zum Einschalten an, so wird abgebrochen, auch wenn sein Rahmensignal-Ende noch nicht erreicht wurde. |
|
|
|
||
|
|
DAUER |
Solange der Verkehrsstrom Verkehr hat und das Rahmensignal Verlängerung ansteht, wird die maximale Grünzeit nie erreicht. |
|
|
|
0 .. 3276 |
Grünzeit |
|
|
TG MAXSTOE |
max Grün Detektorstörung |
|
Die „max. Grünzeit Detektorstörung" wird wirksam, sobald ein Detektor als gestört erkannt wird. Die übrigen Grünzeiten, welche grösser sind als „max. Grünzeit Detektorstörung" können in diesem Fall nicht erreicht werden. |
|
|
|
|
|
|
|
0 .. 900 |
Grünzeit |
