vs | plus

Neuerungen:

• vs | plus Bedarfssteuerung

Bei Bedarfsanlagen handelt es sich um Lichtsignalanlagen, die nur bei Bedarf in Betrieb eingeschaltet werden. Aus dem deutschen Raum kennt man zwei Typen:

• Ganz dunkel: alle Signalgruppen werden auf Dunkel geschaltet.
• Halb dunkel: einige Signalgruppen bleiben an, z.B. Fussgänger bleibt auf Rot

vs | plus ist neu in der Lage, das Aus- und Einschalten einer solchen Anlage komplett von sich aus zu steuern.

Ob und wann eine Anlage als Bedarfsanlage aktiv ist oder nicht, wird über ein Signalprogramm definiert, welches eine vs | plus Bedarfssteuerung enthält. So können z.B. in einer Stadt Anlagen als Bedarfsanlagen eingesetzt werden, indem eines ihrer vs | plus Programme mit der vs | plus Bedarfssteuerung parametriert wurde. Die anderen Programme ohne vs | plus Bedarfssteuerung arbeiten dabei als gewohnte vs | plus Steuerungen.

Das Ausschalten der Anlage in den Bedarfsmodus wird in vs | plus über das Ruhebild evaluiert. D.h., sobald das in der vs | plus Parametrierung konfigurierte Ruhebild erreicht ist, z.B. Hauptrichtung Grün oder alles Rot, wird die Anlage ausgeschaltet und über eine vorkonfigurierte Ausschaltsequenz in den Bedarfsmodus gesetzt. Da für ein Signalprogramm jeweils nur ein Ruhebild definiert ist, kann für die Bedarfssteuerung ebenfalls nur eine Ausschaltsequenz pro Programm parametriert werden.

Während des Bedarfsmodus’ läuft vs | plus intern weiter und beobachtet, ob Anforderungen an der Kreuzung registriert werden. Wird eine bestimmte, vordefinierte Anforderung beobachtet, erfolgt die Einschaltung der Anlage. Pro Signalprogramm können bis zu drei Einschaltsequenzen parametriert werden, um den verschiedenen Anforderungstypen (Fussgänger, öffentliches Verkehrsmittel, usw.) zu entsprechen.

• vs | plus Restzeitanzeige

Die für vs | plus 8.0.0 als open vs | plus Programmierung verfügbare Prognose und Anzeige der restlichen Rot-Zeit einer Signalgruppe ist nun im vs | plus Kern der Version 9.0.0 verankert.

Die Restzeit-Anzeige erlaubt es den Verkehrsteilnehmern anzuzeigen, wie lange es noch dauert, bis eine verbundene Signalgruppe auf Grün schaltet (vs | plus unterstützt zurzeit nur Restrotanzeigen).

Restzeit-Anzeigen sind bei einer Festzeitsteuerung einfach umzusetzen, da von Anfang an bekannt ist wie lange es bis zur nächsten Zustandsänderung einer Signalgruppe dauert. Im Unterschied dazu muss in einer verkehrsabhängigen Steuerung wie vs | plus in jedem Berechnungszyklus die aktuelle Situation analysiert (z.B. Verlängerungen wegen erhöhtem Verkehrsaufkommen, Priorisierte Eingriffe durch OeV, usw.) werden. Diese ständige Neueinschätzung führt dazu, dass sich die Restzeit ebenfalls ständig verlängern oder verkürzen kann.

Der Algorithmus für die Berechnung der Restzeit in vs | plus glättet diese Dynamik und kann mit zusätzlichen Sicherungen parametriert werden, um so eine kontinuierliche und ruhige Anzeige der noch verbleibenden Restzeit zu gewährleisten.

Für die Restzeit-Anzeige braucht es ein kompatibles Steuergerät und ein entsprechend gebautes Anzeigeelement (als zusätzliche Signalgruppe), welches sich über die neu geschaffene Schnittstellenfunktion von vs | plus aus bedienen lässt.

Ein Beispiel für ein kompatibles Anzeigeelement sehen sie in Restzeitanzeige.

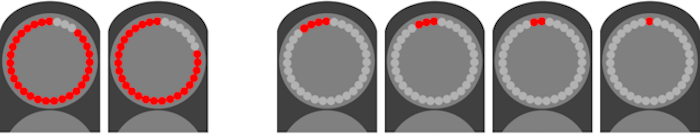

Die Restzeit wird durch einen LED-Ring visualisiert, dessen einzelne LEDs im Uhrzeigersinn ausgeschaltet werden je kürzer die Restzeit dauert. Verlängert sich die Restzeit, geschieht das Ausschalten entsprechend verlangsamt. Für den Verkehrsteilnehmer ist diese Verzögerung jedoch kaum spürbar. Nachdem der Phasenübergang geschaltet wurde (eine stabile Situation), geht die Anzeige in eine konstant rückzählende Endsequenz über.

Abbildung 93: Restzeitanzeige
