Mit der Parametrierung "Diagonal Grün-Pfeil" wird die Umschaltung zwischen zwei Anzeigeelementen in Abhängigkeit eines massgebenden und feindlicher Anzeigeelemente gesteuert. Beim massgebenden Anzeigeelement handelt es sich um das Hauptanzeigeelement (erstes UN-bedingtes Anzeigeelement) eines Verkehrsstromes.

Zu einem massgebenden Anzeigeelement können ein Schutzblinker und ein Diagonal Grün-Pfeil angegeben werden. Die Feindlichkeiten des Diagonal Grün-Pfeils werden aus der aktuellen Zwischenzeitenmatrix ausgelesen.

Diagonaler Grün-Pfeil und Schutzblinker werden nur eingeschaltet, falls das massgebende Anzeigeelement eingeschalten ist (Freigabe). Der Grün-Pfeil ist so lange eingeschaltet, wie alle feindlichen Anzeigeelemente des Grün-Pfeil auf Sperren (Rot) sind. Bei Grünbefehl eines feindlichen Anzeigeelementes schaltet der Schutzblinker ein. Umschaltungen werden anhand der Zwischen- und Versatzzeiten berechnet. Die Ein- und Umschaltungen erfolgen ohne Verkehrsabhängigkeit. Für verkehrsabhängige Vor- oder Nachläufe, die mit Diagonal Grün-Pfeil zu steuern sind, müssen spezielle Verkehrsströme vorgesehen werden.

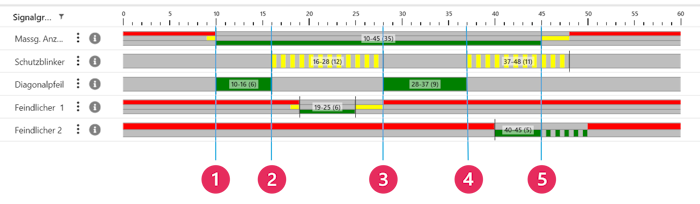

Abbildung 36: Schaltbeispiel eines Diagonal Grün-Pfeil und eines Schutzblinker

1. Da keine feindlichen Anzeigeelemente eine Freigabe haben, wird mit dem Grünbeginn des massgebenden Anzeigeelementes auch der Diagonal Grün-Pfeil eingeschalten. Der genaue Beginn kann mit Versatzzeiten geregelt werden.
2. Damit das feindliche Anzeigeelemente eingeschalten werden kann, muss der Diagonal Grün-Pfeil ausgeschaltet werden. Der Schutzblinker wird mit dem Ende das Grün-Pfeiles eingeschalten da die beiden eine Zwischenzeit von 0 Sekunden haben. Das feindliche Anzeigeelement wird nach Ablauf der Zwischenzeit eingeschalten.
3. Mit dem Ende des feindlichen Anzeigeelements wird unter Einhaltung der Zwischenzeiten wieder zum Diagonal Grün-Pfeil gewechselt.
4. Mit dem Einschalten eines weiteren feindlichen Anzeigeelementes erfolgt wieder ein Wechsel zum Schutzblinker.
5. Wird das massgebende Anzeigeelement ausgeschaltet wird auch das aktuell aktive Signal ausgeschaltet. In diesem Fall kommen die Endversätze zum Tragen.
