Das Anzeigeelement ist das Bindeglied zwischen dem Verkehrsstrom, auf der Seite von vs | plus und den Signalgruppen oder digitalen Ausgängen auf der Ebene des Steuergerätes. Für jedes Signal, dass auf der Strasse geschaltet werden soll, muss es ein Anzeigeelement in vs | plus geben.

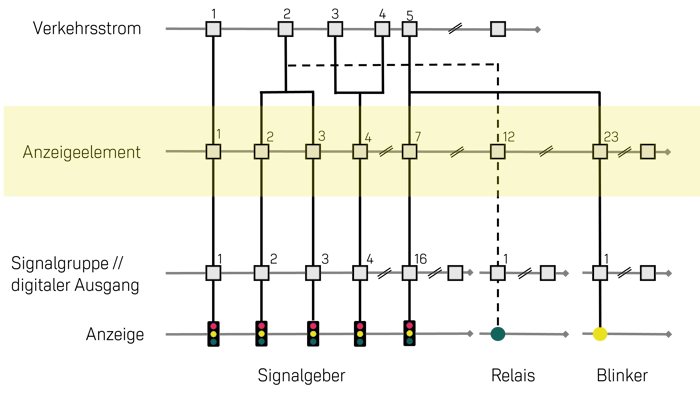

Abbildung 26: Anzeigeelemente zwischen Verkehrsströmen und Signalgruppen
Anzeigeelemente müssen nebst eindeutigem Namen und ID-Nr eine Verknüpfung zu einem Ausgangselement auf dem Steuergerät (VTU1) haben. Jedes Ausgangselement kann nur einem Anzeigeelement zugeordnet werden. vs | plus kennt die Ausgangselemente:
- Signalgruppe (SG)
- Digitaler Ausgang Relais (SR)
- Digitaler Ausgang Blinker (SB)
Die Unterteilung der digitalen Ausgänge SR und SB ist historisch bedingt. Neue Steuergeräte kennen nur eine Art von digitalen Ausgängen. Mehrheitlich wird heute SR verwendet. Vor dem Versorgen auf dem Steuergerät ist mit dem Hersteller abzuklären welche Art er unterstützt. Die restlichen Eigenschaften können je nach Bedarf eingestellt werden.
|
Anzeige |
Bezeichner |
Werte |
Beschreibung |
|
ID Nr |
ID-Nummer |
|
Zur Identifikation muss jedem Anzeigeelement eine eindeutige Nummer zugeordnet werden. Jedem definierten Anzeigeelement müssen zwingend die Eigenschaften Typ und die Kanalnummer des Ausgangselements zugeordnet werden. |
|
|
1 .. 96 |
Abhängig von der vs | plus Version |
|
|
Name |
Namen des Anzeigeelements |
|
Muss eindeutig sein |
|
ANZE_Typ |
Typ des Anzeigeelements |
|
Die Berechnung eines Phasenüberganges erfolgt auf der Ebene der Anzeigeelemente. Damit vs | plus die richtigen Schaltbefehle an die entsprechenden Schaltelemente eines Steuergerätes abgibt, muss jedem Anzeigeelement der entsprechende Typ des Schaltelementes zugeordnet werden. |
|
|
|||
|
|
|||
|
|
SG |
Signalgruppe, bestehend aus 1 bis 3 Kammern, wird überwacht. |
|
|
|
SR |
Digitaler Ausgang, wird ein- und ausgeschaltet, wird nicht überwacht. |
|
|
|
SB |
Digitaler Ausgang, ist identisch zu SR, blinkt aber im eingeschalteten Zustand. Wird nicht überwacht. |
|
|
Signalgruppe |
Signalgruppe zu Anzeigeelement |
|
Jedem Anzeigeelement muss ein Signal (regeltechnisches Stellglied), wie zum Beispiel Signalgruppe, digitaler Ausgang etc. zugeordnet werden. Beim Typ SG erfolgt diese Zuordnung mit einer Beziehung (Relation) zu den im Knoten-Modul Steuergeräte > Topologie > Signalgruppen, Definition für den vorliegenden Knotenpunkt definierten Signale. D.h. die zugeordnete Signalgruppe kann aus der vorhandenen Liste ausgewählt werden. Die zugehörige Kanalnummer wird dann automatisch angezeigt. |
|
|
Liste |
Signalgruppe aus den Grunddaten |
|
|
ANZE_Kan |
Kanalnummer |
|
Die Kanalnummer des zugeordneten Signals (regeltechnisches Stellglied) ist die Adresse, mit der das Schaltelement im Steuergerät angesprochen wird. Die Kanalnummer muss zwingend zugeordnet werden. Beim Typ SG wird die Kanalnummer automatisch eingetragen. Durch die Wahl einer Signalgruppe aus der Gerätetopologie ist sie bekannt. Die digitalen Ausgänge werden nicht in der Gerätetopologie aufgeführt. Die Kanalnummern müssen gemäss den Vorgaben des Geräteherstellers eingegeben werden. |
|
|
1 .. 96 |
Kanalnummer der Signalgruppe oder digitaler Ausgang |
|
|
ANZE_Master |
Masteranzeigeelement Blinker |
|
Das Masteranzeigeelement definiert, welches Anzeigeelement für die Ausschalt-Bedingungen, die nicht überschritten werden dürfen, massgebend ist. Ein Schutzblinker, der durch die UND-bedingte Zuordnung zu einem IV und einem Fussgänger gesteuert wird, kann bezüglich des IV-Anzeigeelementes und des FG-Anzeigeelementes unterschiedliche Versatz Ende Werte haben. Um zu verhindern, dass der Schutzblinker noch aktiv ist, wenn das IV- Anzeigeelement schon Rot zeigt, wird dem Blinker als Masteranzeigeelement das IV- Anzeigeelement zugeordnet. Dies bewirkt, dass der Schutzblinker nie länger aktiv ist, als über die Bedingungen IV- Anzeigeelement-Schutzblinker definiert ist. |
|
|
Liste |
Vorhandene Anzeigeelemente |
|
|
ANZE_Opt |
|
Bei der Berechnung des Phasenüberganges wird das Anzeigeelement mit Optimierung in der Rotoptimierung optimal berücksichtigt. Das heisst, diese Anzeigeelemente bekommen im Phasenübergang so viel Grün wie aufgrund der Zwischen- und Versatzzeiten möglich. Dagegen wird bei sofort AUS nicht optimiert. Dies bedeutet, dass die Anzeigeelemente sofort abgeschaltet werden (z.B. sofortiges Schliessen einer Strassenbahn nach Abmeldung). Die Zwischenzeiten zu den im Phasenübergang einschaltenden Anzeigeelementen können somit grösser als erforderlich sein. |
|
|
|
|||
|
|
Optimierung |
Das Anzeigeelement wird so lange wie möglich auf Grün gelassen. |
|
|
|
sofort AUS |
Das Anzeigeelement wird sofort ausgeschaltet. |
